型號

I/A型

I型

I/L型

I-Z/A型

I-Z型

I-Z/L型

檢測工件尺寸mm

300x300x300

600x600x600

800x1200x100

300x300x300

600x800x300

800x1200x300

射線能量

160kV

160-50kV

160-450kV

160kV

160-450kV

160-450kV

焦點尺寸

玻璃管：d=1.0mm(EN12543)

金屬管：d=0.4/d=1.0mm(EN12543)

平板尺寸

25x750px/30x750px/40x1000px

靈敏度

1-1.5%

分辨率

>3.0lp/mm

透照厚度

160kV：Fe20mm/Al100mm(靜態)
225kV：Fe30mm/Al150mm(靜態)
320kV：Fe55mm/40mm(靜態/動態)
450kV：Fe70mm/50mm(靜態/動態)

載重量

10kg

30kg

100kg

10kg

30kg

100kg

整機重量

3t

160kV4t
225kV7t
320kV12t
450kV20t

160kV4t

225kV7t
320kV12t
450kV20t

3t

160kV4t
225kV7t
320kV12t
450kV20t

160kV4t

225kV7t
320kV12t
450kV20t

整機功率

<3kW

<10kW

<10kW

<3kW

<10kW

<10kW

漏射線

劑量

160/225kV<1uSv/h
320/450kV<2.5uSv/h， 320/450kV需配置防護耳房， 進行雙屏蔽保護

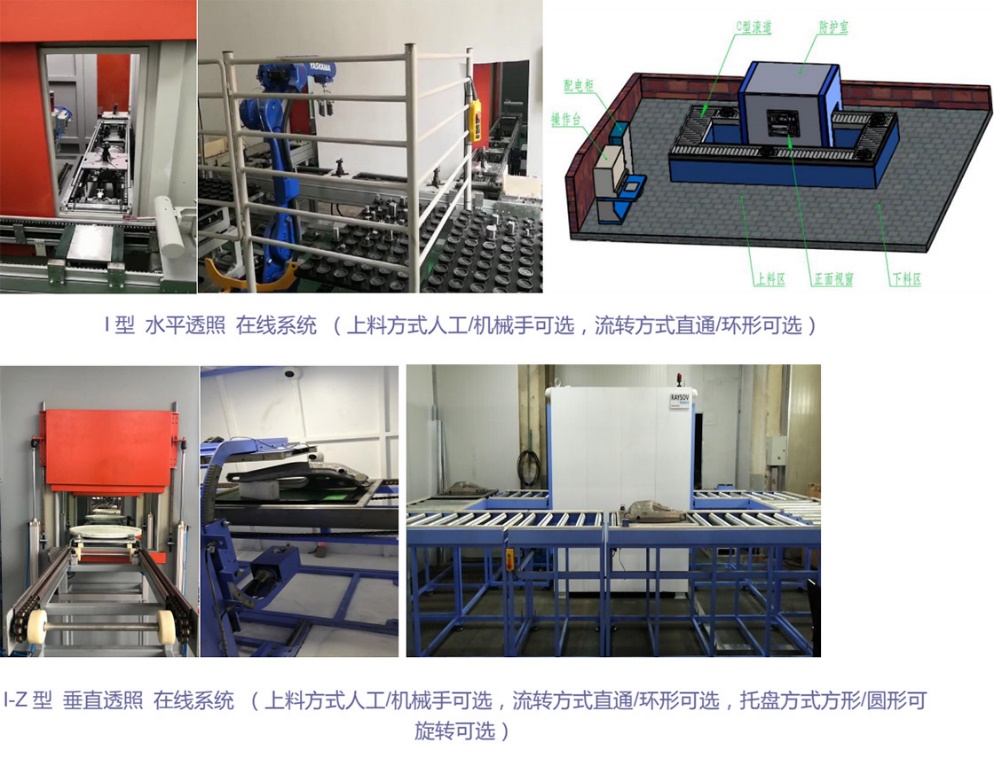

射線光路

水平透照
Z軸垂直升降
繞Z軸±30°旋轉
小型、中型采用π型臂檢測
大型采用分離結構，伺服控制形成傾角

垂直透照
Z軸垂直升降
繞水平×軸±30°旋轉(工件前進方向為X軸)
繞水平丫軸±30°旋轉
沿Y軸位移可選
小型、中型采用C型臂檢測
大型采用分離結構，伺服控制形成傾角

工件運動

工件旋轉可選
直通/回轉傳送可選
人工/機械手上料可選

工件旋轉可選
直通/回轉傳送可選
人工/機械手上料可選
