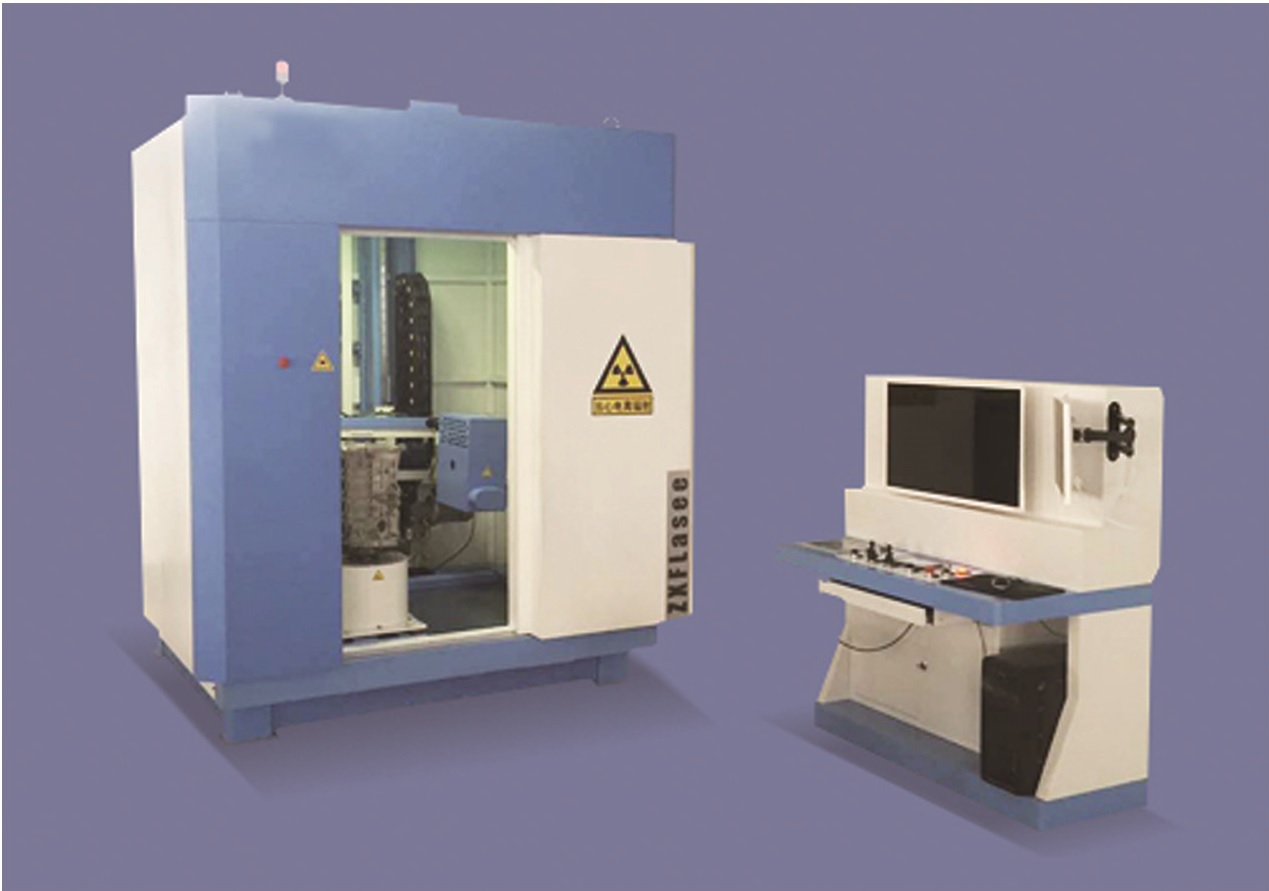

D系列 離線式 X射線數字成像檢測系統
D系列離線式檢測系統是針對不同規格、尺寸的鑄件（鋁、鋼、樹脂等）和中小型焊接件（氣瓶、高壓電氣殼體等）質量控制需求，總結多年應用經驗，而細分開發的系列化檢測系統。
l 細分應用需求，提供最佳性價比
| 精致型（微型） | 優化型（小型） | 標準型（中型） | 完善型（大型） | 簡化型 |
型號 | D-U型 | D-A型 | D型 | D-L型 | D-S型 |
檢測工件尺寸 | 120x120x100 | 400x400x500 | 600x600x1000 | 800x800x1200 | 400x400x150 |
整機外形尺寸 | 450x450x800 | 1600x1200x1600 | 2000x1800x2000 | 2200x2200x2400 | 1000x1000x2000 |
射線能量 | 120kV | 160kV | 160-450kV | 160-450kV | 160kV |
焦點尺寸 | 50μm | d=1.0mm（EN12543） | 玻璃管：d=1.0mm（EN12543） 金屬管：d=0.4 / d=1.0mm（EN12543） | d=1.0mm（EN12543） |
平板尺寸 | 13x325px | 13x13 / 40x1000px | 20x20 / 40x1000px | 20x20 / 40x1000px | 40x1000px |
靈敏度 | 1-1.5% | 1-1.5% | 1-1.5% | 1-1.5% | 1-1.5% |
分辨率 | >10lp/mm | >2.4lp/mm | >2.4lp/mm | >2.4lp/mm | >3.0lp/mm |
透照厚度 | Fe 10mm Al 50mm | Fe 20mm （靜態） Al 100mm（靜態） Al 60mm（動態） | 160kV：Fe 20mm/ Al 100mm(靜態) 225kV：Fe 30mm/ Al 200mm(靜態) 320kV：Fe 55mm/40mm（靜態/動態） 450kV：Fe 70mm/50mm（靜態/動態） | Fe 20mm （靜態） Al 100mm（靜態） |
載重量 | 5kg | 30kg | 100kg | 200kg | 20kg |
整機重量 | 500kg | 2t | 160kV 3.5t 225kV 5t 320kV 8t 450kV 16t | 160kV 4.5t 225kV 6t 320kV 10t 450kV 18t | 2t |
整機功率 | <3kW | <5kW | <10kW | <10kW | <5kW |
漏射線劑量 | <1μSv/h | <1μSv/h | 160/225kV<1uSv/h320/450kV<2.5uSv/h | <1μSv/h |
進出件鉛門 | 手動 | 手動 | 電動/單門/防夾光幕 | 電動/雙門/防夾光幕 | 電動/單門/防夾 |
載物臺 | X/Y/Z軸運動 不出鉛房 | X/Y/Z軸運動 ±10°傾角 不出鉛房 | X/Y軸運動 不出鉛房 | X/Y軸運動 半出鉛房 | X軸運動 出鉛房 |
射線光路 | 垂直透照 固定 | 水平透照 固定 | 水平透照 U型臂傾角±30° Z軸運動1200mm | 水平透照 U型臂傾角±30° Z軸運動1400mm | 垂直透照 Z軸分別可調 |
l 全部采用高頻高壓技術，穿透力更強，射線更穩定；分離式高頻高壓發生器質保2年。
l 影像探測器國產化，性能更優越，服務更便捷
l 針對鋼、鋁細分處理的Raylion影像濾波技術，讓影像更清晰
影像處理與增強功能
| 實時觀測 | 抓取后的圖片 |
影像濾波強化 | 有(1種) | 有（5種），圖片抓取可自動附加選定的濾波處理 |
ROI快捷灰度調整 | 有 | 有 |
無級縮放 / 影像翻轉 | 有 | 有 |
尺寸測量 | 有 | 有 |
尺寸標記 |
| 有 |
積分降噪 | 2/4/8 | 2/4/8/16/32/64/128/256 |
負片/偽彩色 | 有 | 有 |
錄像 | 有 |
|
圖片信息標記 | 有（錄像可同時記錄標記信息） | 有 |
存儲格式 | avi | bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm |
