W系列 輪轂 射線數字影像檢測系統
W系列檢測系統是專門為鋁合金鑄造輪轂質量控制而開發的標準化專用檢測系統。客戶可根據被檢尺寸及檢測效率要求，選取適用的產品。
選型表

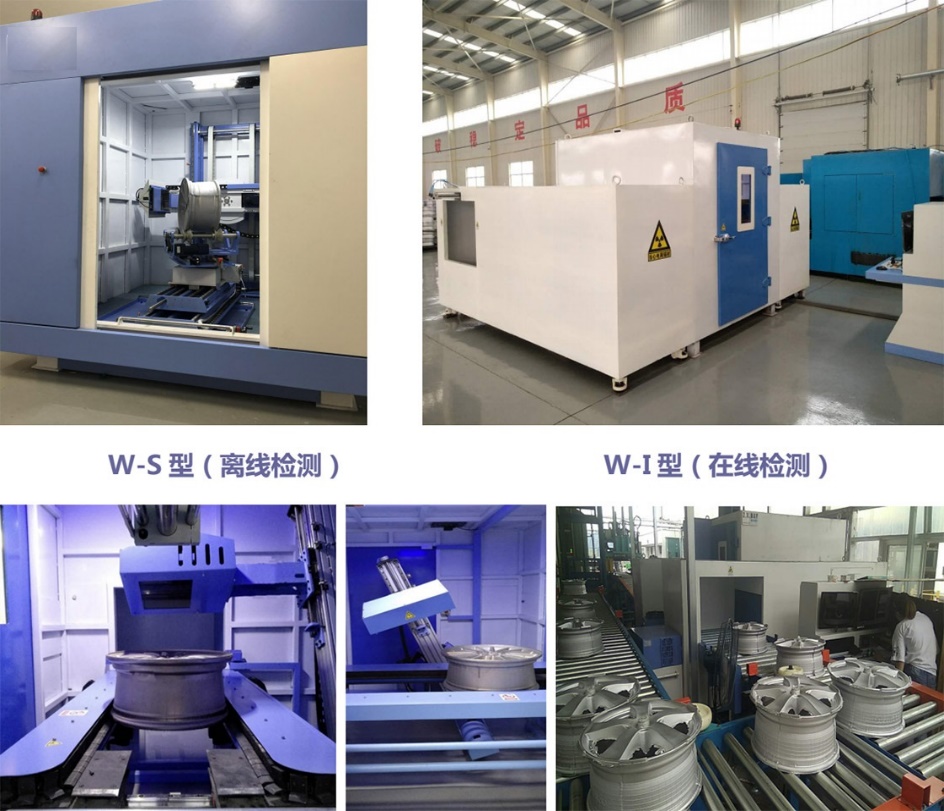

離線抽檢優化型 | 離線抽檢標準型 | 離線抽檢強化型 | 在線標準型 | 在線強化型 | |
型號 | W-S 160M 型 | W-S 160PT 型 | W-S 225PT 型 | W-l 160PT 型 | W-l 225PT 型 |
檢測工件尺寸 | 13-26寸 特殊尺寸可定制 | 13-26 寸 | 13-26 寸 | ||
檢測效率 | 2min（17 寸） | 2min（17 寸） | 2min（17 寸） | 45s（17 寸） | 45s（17 寸） |
整機外形尺寸 (LxWxHmm) | 2200x2200x2400 | 2200x2200x2400 | 2200x2200x2400 | ||
射線能量 | 160kV | 160kV | 225kV | 160kV | 225kV |
焦點尺寸 | d=1.5mm （EN12543） | d=0.4mm （EN12543） d=1.0mm （EN12543） | |||
平板尺寸 | 20x500px | 20x500px | 20x500px | 20x500px | 20x500px |
靈敏度 | 1-1.5% | 1-1.5% | 1-1.5% | 1-1.5% | 1-1.5% |
分辨率 | >2.4lp/mm | >2.4lp/mm | >2.4lp/mm | >2.4lp/mm | >2.4lp/mm |
透照厚度 | Al 80mm 降速可檢測 100mm | Al 80mm 降速可檢測 100mm | Al 150mm | Al 80mm 降速可檢測 100mm | Al 150mm |
載重量 | 100kg | 100kg | 100kg | 100kg | 100kg |
整機重量 | 4t | 4t | 6t | 10t | 12t |
整機功率 | <5kW | <5kW | <5kW | <10kW | <10kW |

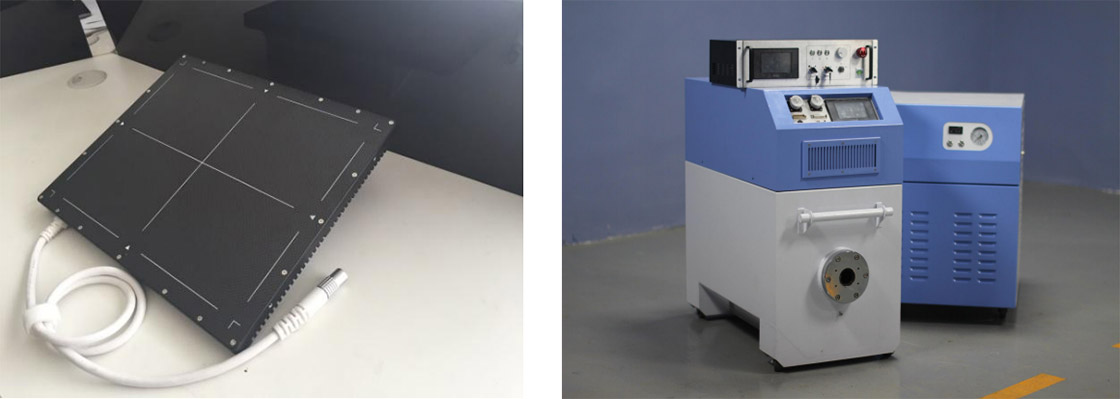

只優選高性價比中國制造的平板探測器及高頻高壓發生器，打造 100%全中國制造輪轂X 射線檢測系統。同時，決不讓步可靠性！
影像處理與增強功能
實時觀測 | 抓取后的圖片 | |
影像濾波強化 | 有（1種） | 有（5種），圖片抓取可自動附加選定的濾波處理 |
ROI快捷灰度調整 | 有 | 有 |
無級縮放/影像翻轉 | 有 | 有 |
尺寸測量 | 有 | 有 |
尺寸標記 | 有 | |
積分降噪 | 2/4/8 | 2/4/8/16/32/64/128/256 |
負片/偽彩色 | 有 | 有 |
錄像 | 有 | |
圖片信息標記 | 有（錄像可同時記錄標記信息） | 有 |
存儲格式 | avi | bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm |
影像翻轉 | 有 | 有 |

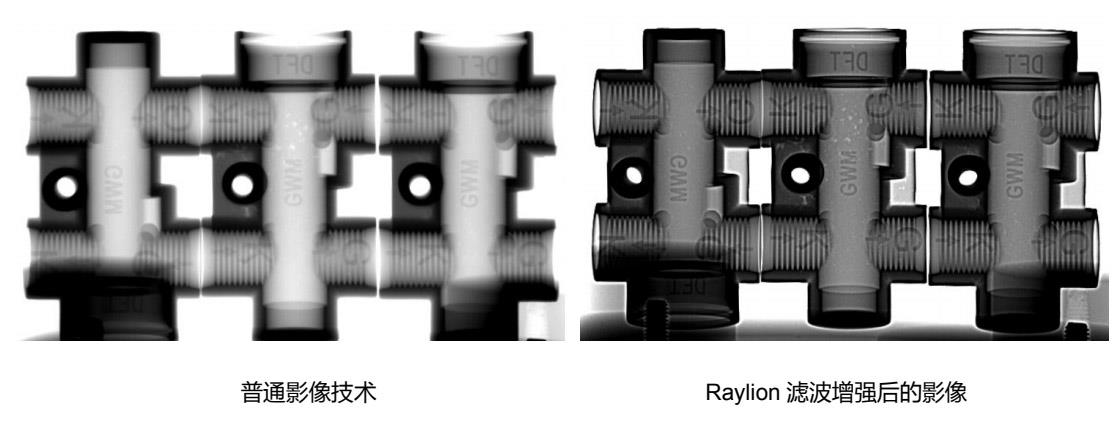

影像強化功能，讓影像更加清晰——動態、靜態條件下均可進行濾波強化
